Kenali Warna Kabel Listrik pada Mobil dan Peranannya
Ketahui arti warna kabel kelistrikan mobil, kode, fungsi, dan cara merawatnya agar sistem kelistrikan mobil tetap optimal.

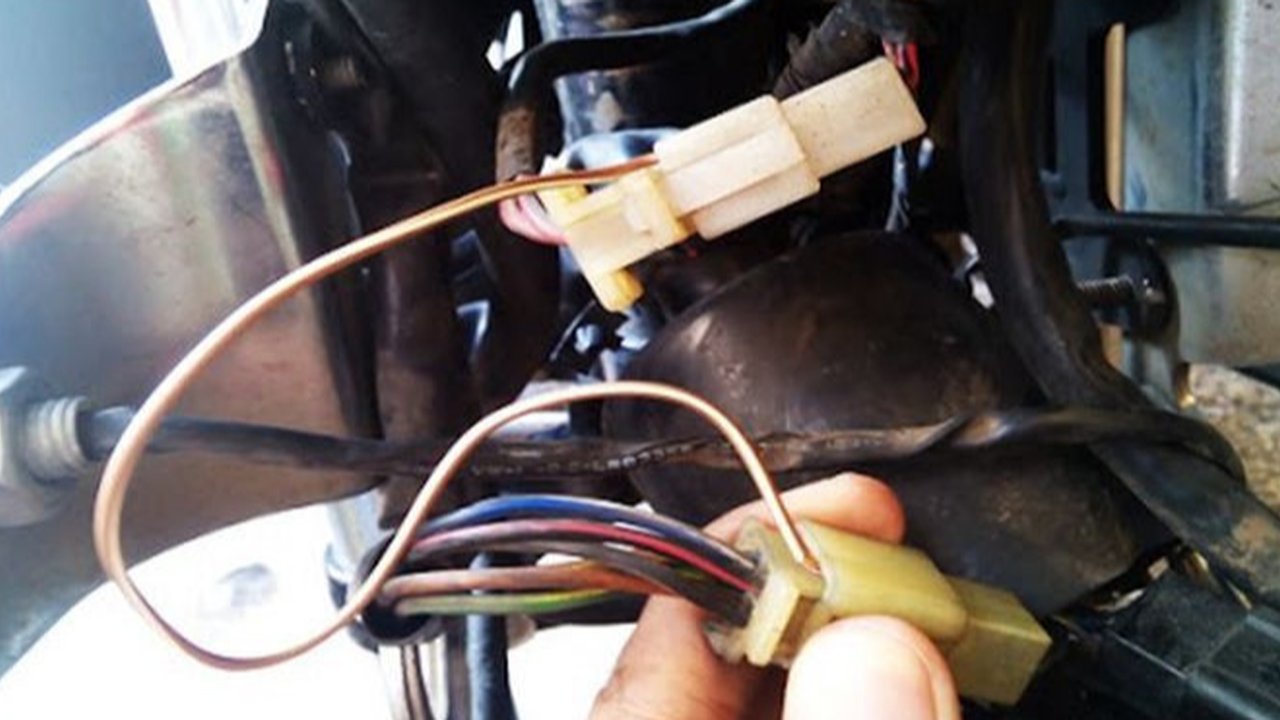

Penting untuk memahami makna warna kabel pada kendaraan, terutama bagi pemilik mobil yang ingin melakukan perbaikan sendiri atau ingin mengetahui sistem kelistrikan mobil secara menyeluruh.
Kabel-kabel ini berfungsi sebagai jalur utama untuk aliran listrik antara berbagai komponen, seperti starter, lampu, AC, dan panel instrumen.
Setiap warna kabel pada mobil memiliki kode dan fungsi tertentu. Selain itu, terdapat kabel dengan kombinasi dua hingga tiga warna yang menunjukkan jalur dan fungsi yang berbeda.
Kesalahan dalam mengidentifikasi kabel dapat menyebabkan masalah serius pada sistem kelistrikan. Oleh karena itu, sangat penting untuk memahami arti warna, fungsi, dan komponen-komponen penting dari kabel kelistrikan mobil. Berikut adalah penjelasan lengkapnya.
Arti Warna Kabel Mobil dan Pentingnya dalam Sistem Kelistrikan
Kabel pada mobil tidak hanya berfungsi sebagai elemen visual yang berbeda. Setiap warna memiliki makna yang signifikan dalam sistem kelistrikan. Warna kabel berperan sebagai kode yang mengindikasikan fungsi tertentu dari kabel tersebut.
Dengan mengetahui kode warna, Anda dapat dengan mudah mengenali jalur kelistrikan yang tepat saat melakukan perbaikan atau modifikasi.
Selain itu, pemahaman mengenai arti warna kabel juga sangat membantu dalam mendiagnosis masalah kelistrikan. Contohnya, jika lampu mobil tidak menyala, Anda bisa memeriksa kabel yang sesuai dengan sistem pencahayaan. Hal ini membuat proses perbaikan menjadi lebih efektif dan tepat.
Kesadaran akan pentingnya memahami arti warna kabel mobil juga berkaitan dengan aspek keselamatan. Kesalahan dalam penyambungan kabel dapat mengakibatkan korsleting atau bahkan kebakaran.
Oleh sebab itu, penting untuk selalu memahami kode warna kabel sebelum melakukan pekerjaan apapun pada sistem kelistrikan mobil.
Kode dan Fungsi Kabel Mobil 1 Warna: Dari Hitam hingga Pink
Kabel dengan satu warna dalam sistem kelistrikan kendaraan memiliki kode tertentu yang mengindikasikan fungsinya. Berikut adalah daftar lengkap kode warna kabel satu warna beserta penjelasannya:
- B (Black/Hitam): Ground (massa) dan starting (pengaktifan mesin). Ini adalah jalur arus negatif utama.
- W (White/Putih): Sistem pengisian. Menghubungkan komponen yang memerlukan daya dari alternator.
- R (Red/Merah): Sistem pencahayaan (lampu). Menyalurkan arus positif ke lampu-lampu kendaraan.
- Y (Yellow/Kuning): Panel instrumen. Menghubungkan komponen pada panel instrumen kendaraan.
- BR (Brown/Coklat): Sinyal ECU (Engine Control Unit). Menghubungkan sensor dan aktuator ke ECU.
- G (Green/Hijau): Sinyal ECU (Engine Control Unit). Menghubungkan sensor dan aktuator ke ECU.
- BL/L (Blue/Biru): Berbagai keperluan kelistrikan lainnya. Fungsinya bervariasi tergantung pada sistem.
- LG (Light Green/Hijau Muda): Berbagai keperluan kelistrikan lainnya.
- O (Orange/Oranye): Berbagai keperluan kelistrikan lainnya.
- GR (Grey/Abu-abu): Berbagai keperluan kelistrikan lainnya.
- P (Pink/Merah Muda): Berbagai keperluan kelistrikan lainnya.
- SB (Sky Blue/Biru Langit): Berbagai keperluan kelistrikan lainnya.
- V/PU (Violet/Ungu): Berbagai keperluan kelistrikan lainnya.
- SI (Silver/Perak): Berbagai keperluan kelistrikan lainnya.
Dengan mengenali kode warna ini, Anda dapat dengan mudah menentukan fungsi masing-masing kabel dan melakukan perbaikan dengan lebih akurat.
Misalnya, jika Anda ingin memperbaiki sistem pencahayaan, cari kabel berwarna merah (R). Jika ada masalah dengan panel instrumen, periksa kabel berwarna kuning (Y). Dengan cara ini, pekerjaan akan menjadi lebih efisien.
Mengenal Kabel Mobil 2 Warna dan Kombinasinya
Kabel dengan dua warna terdiri dari warna utama dan garis tambahan yang memberikan informasi lebih rinci. Berikut adalah beberapa contoh kombinasi warna beserta fungsinya:
- R-B (Merah-Hitam): Merah (arus positif) dengan garis hitam (ground).
- W-R (Putih-Merah): Putih (pengisian) dengan garis merah (pencahayaan).
- L-W (Biru-Putih): Biru (kelistrikan lainnya) dengan garis putih (pengisian).
- G-B (Hijau-Hitam): Hijau (sinyal ECU) dengan garis hitam (ground).
Kombinasi warna ini memudahkan teknisi dan pemilik kendaraan untuk mengenali fungsi kabel dengan lebih jelas. Sebagai contoh, kabel merah dengan garis hitam (R-B) menandakan bahwa kabel tersebut adalah jalur arus positif yang juga terhubung ke ground.
Dengan memahami kombinasi warna ini, perbaikan dapat dilakukan dengan lebih tepat dan mengurangi kemungkinan kesalahan yang dapat merusak sistem kelistrikan kendaraan.
Apa Fungsi Kabel 3 Warna pada Mobil?
Kabel dengan tiga warna pada kendaraan umumnya digunakan untuk menandai jalur listrik yang memiliki fungsi tertentu atau kombinasi sinyal. Kabel-kabel ini sering dijumpai dalam sistem lampu sein, lampu rem, atau beberapa sensor tertentu. Penggunaan kombinasi tiga warna ini memudahkan teknisi dalam mengenali kabel yang membawa sinyal yang berbeda, tetapi tetap berada dalam satu sistem kelistrikan yang sama. Sebagai contoh, dalam sistem lampu belakang, satu kabel dapat mengalirkan arus untuk lampu rem, satu kabel untuk lampu sein, dan satu kabel lainnya untuk lampu kota. Walaupun tidak sepopuler kabel dengan satu atau dua warna, kabel tiga warna memainkan peran yang signifikan dalam sistem kelistrikan mobil modern yang semakin rumit.
Warna Kabel Positif Mobil: Standar dan Fungsinya
Kabel yang membawa arus positif pada kendaraan biasanya berwarna merah dan memiliki peran sebagai penghantar listrik dari aki menuju berbagai komponen kelistrikan di mobil. Penggunaan warna merah ini merupakan standar yang ditetapkan agar lebih mudah dikenali saat melakukan perbaikan atau pemasangan sistem kelistrikan.
Kabel positif memiliki peranan yang sangat krusial karena menyuplai energi ke berbagai sistem, seperti starter, lampu, dan sistem elektronik lainnya. Tanpa kabel positif yang berfungsi dengan baik, banyak fitur kendaraan tidak akan beroperasi.
Selalu pastikan untuk memeriksa kondisi kabel positif secara rutin guna mencegah masalah kelistrikan yang tidak diinginkan.
Kabel Negatif Mobil Berwarna Apa? Ini Penjelasannya
Kabel negatif pada kendaraan biasanya berwarna hitam. Kabel ini berfungsi sebagai jalur massa (ground) yang menghubungkan elemen-elemen listrik ke rangka mobil, berperan sebagai penghantar arus kembali ke aki. Penggunaan warna hitam merupakan standar untuk membedakan dengan kabel positif.
Kabel negatif memiliki peranan yang sama pentingnya dengan kabel positif. Kabel ini memastikan arus listrik dapat kembali ke aki setelah melewati komponen yang memerlukan daya. Tanpa kabel negatif yang berfungsi dengan baik, sirkuit listrik tidak akan lengkap dan komponen tidak akan berfungsi dengan semestinya.
Pastikan kabel negatif terhubung dengan baik ke rangka kendaraan untuk menjamin sistem kelistrikan beroperasi secara optimal.
Fungsi Utama Kabel Kelistrikan Mobil dalam Sistem Listrik
Kabel kelistrikan pada mobil memiliki peran utama dalam menghubungkan berbagai komponen satu sama lain. Kabel ini berfungsi sebagai jalur utama bagi arus listrik, memungkinkan beragam fitur mobil beroperasi dengan baik.
Tanpa adanya kabel kelistrikan, kendaraan tidak akan dapat dinyalakan, lampu tidak akan berfungsi, dan sistem elektronik lainnya tidak akan dapat bekerja. Kabel kelistrikan merupakan dasar dari semua fitur modern yang ada di mobil.
Oleh karena itu, menjaga kondisi kabel kelistrikan agar tetap baik dan berfungsi secara optimal sangatlah penting.
Komponen dalam Kabel Kelistrikan Mobil: Dari Penghantar hingga Isolator
Kabel kelistrikan pada mobil terdiri dari beberapa elemen penting yang saling berkolaborasi untuk menjamin arus listrik mengalir dengan aman dan efisien. Berikut adalah elemen-elemen tersebut:
- Penghantar: Elemen ini berperan sebagai saluran arus listrik. Umumnya terbuat dari tembaga atau aluminium karena kedua bahan tersebut memiliki konduktivitas yang tinggi.
- Pelindung Luar: Elemen ini memberikan perlindungan kepada kabel dari pengaruh bahan kimia, kerusakan mekanis, atau faktor lain yang dapat merusak kabel.
- Isolator: Elemen ini berfungsi untuk melindungi penghantar dari kontak dengan penghantar lainnya dan mencegah kebocoran arus. Biasanya terbuat dari bahan isolasi seperti karet atau plastik.
Ketiga elemen ini bekerja secara sinergis untuk memastikan kabel kelistrikan beroperasi dengan baik dan aman.
Dengan memahami fungsi masing-masing elemen, Anda akan lebih mudah dalam melakukan perawatan dan perbaikan pada kabel kelistrikan mobil.
Dampak Kerusakan Kabel Mobil dan Risiko Listrik yang Perlu Diwaspadai
Kabel mobil yang mengalami kerusakan dapat menimbulkan berbagai masalah yang serius. Kabel yang sudah rusak, terkelupas, atau tidak terpasang dengan baik dapat menyebabkan korsleting, kebakaran, atau bahkan merusak komponen elektronik lainnya.
Di samping itu, kerusakan pada kabel juga dapat mengakibatkan lampu mobil menjadi redup, sistem audio tidak berfungsi, atau bahkan mobil tidak dapat dihidupkan. Oleh karena itu, sangat penting untuk memeriksa kondisi kabel secara rutin dan segera mengganti kabel yang telah rusak.
Selalu perhatikan tanda-tanda kerusakan kabel, seperti adanya bau terbakar, percikan api, atau komponen yang tidak berfungsi dengan baik. Jika menemukan tanda-tanda tersebut, segera bawa mobil ke bengkel untuk pemeriksaan dan perbaikan.
